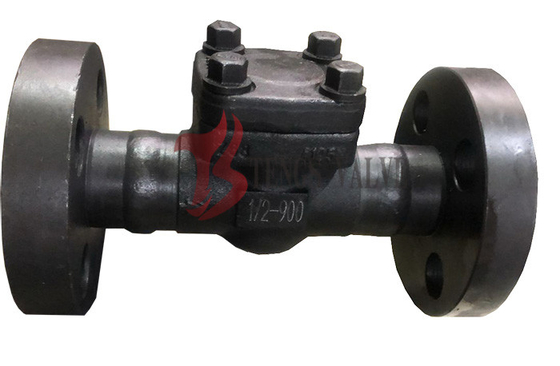

1/2 インチ クラス 900LB A105N 鍛造スイングチェックバルブ - メタルシート HF、ボルト付きボンネット、フランジ付き RF/RTJ

この 1/2 インチ (DN15) クラス 900LB スイング 逆止弁は、BS 5352 / API 602 に準拠した鍛造鋼設計で、ボルト留めボンネット、スイング ディスク、および硬化処理された金属シート (HF) を備えています。本体は ASTM A105N 鍛造炭素鋼です。 LF2、F11、F304(L)、F316(L)、F51 などの他の鍛造材も、低温、高温、ステンレス、二相サービスに利用できます。フランジ端は ASME B16.5 に準拠しており、上げ面 (RF) またはリング タイプ ジョイント (RTJ) のいずれかに面しています。バルブは API 598 テスト済みで、標準としてボルト締めボンネットが付属しています。 1/2 インチおよびクラス 900 では、肉厚と流路は鋳造よりも鍛造の方が優れているため、鍛造ボディが標準です。

応用

この 1/2 インチ クラス 900 鍛造スイング 逆止弁は、石油およびガス、石油化学、発電および一般公共事業における小口径高圧ラインの逆流保護に使用されます。スイングディスクは前方向の圧力降下を低く抑え、HF メタルシートは高い差圧での浸食に耐えます。サワーサービスの場合、ご要望に応じてバルブを NACE MR0175 / ISO 15156 に供給できます。

規格

設計と製造:BS 5352、API 602。
ソケットウェルド寸法:ASME B16.11。
ねじ山の寸法:ASME B1.20.1。
突合せ溶接寸法:ASME B16.25。
フランジ端寸法:ASME B16.5。
バルブの検査とテスト:API 598。
材料：ASTM/ANSIに準拠。

簡単な詳細

1.バルブタイプ:鍛造鋼製スイングチェックバルブ
2.ボンネットタイプ:ボルト留めボンネット
3.ポートタイプ:フルポート、通常ポート
4.バルブサイズ:1/2" (DN15)
5.圧力定格:ASMEクラス900LB
6.エンド接続:フランジ付きRF、RTJ
7.入手可能な材料:A105、A105N
8. さまざまな使用条件に合わせてさまざまなトリム材料を使用できます。
9. ご要望に応じて NACE MR0175

選択メモ: A105N vs A105、鍛造 vs 鋳造、RF vs RTJ

A105N 対 A105:A105 と A105N はどちらも ASTM A105 に準拠した鍛造炭素鋼です。のN接尾辞は正規化された熱処理を示します。A105N は正規化された状態で供給され、鍛造されたままの A105 よりも均一な結晶粒構造と優れた低温衝撃靱性が得られます。周囲温度および中温でのサービスの場合、A105 と A105N はほぼ互換性があります。低温または酸性のサービスでは、正規化された構造がより予測しやすいため、A105N が指定されることがよくあります。このバルブでは、本体は A105N として供給されており、材質証明書が一致するように、問い合わせに接尾辞 N を記載する必要があります。

1/2 インチ クラス 900 の鍛造 vs 鋳造:1/2 インチおよびクラス 900 では、壁の厚さと流路の複雑さにより、鋳造ボディは不経済になり、多くの場合、鍛造ボディよりも音が小さくなります。鍛造ボディは小口径高圧バルブの標準です。鍛造プロセスにより内部欠陥が少なく、より緻密で均一な構造が得られ、このサイズでは加工コストが低くなるからです。これが、小口径クラス 900 逆止弁がほとんどの場合鋳造ではなく鍛造である理由であり、鋳造バルブ規格の代わりに BS 5352 / API 602 (鍛造バルブ規格) が参照される理由です。

クラス 900 での RF と RTJ:RF (隆起面) は ASME B16.5 に準拠した標準のフランジ接続で、ラインが酸っぱくなく、圧力と温度の条件が金属間のシールを必要としない場合に使用されます。 RTJ (リング タイプ ジョイント) は、機械加工された溝に取り付けられた金属リング ガスケットを使用し、高圧、高温、耐酸性の使用に適したクラス 900 で推奨されており、NACE MR0175 とともに指定されることがよくあります。 1/2 インチでは、両方の面を使用できます。本ページの表のRFとRTJは面間寸法は同じですが、フランジ面とガスケットが異なります。

特徴

1. 炭素鋼の圧力-温度定格（参考）
CL150 — 285 psi @ 100°F
CL300 — 740 psi @ 100°F
CL600 — 1480 psi @ 100°F
CL800 — 1975 psi @ 100°F
CL1500 — 3705 psi @ 100°F

2.逆止弁のディスクタイプ
スイング式、昇降式、ボール式逆止弁。

3. ボディとボンネットの接続
ボルト締めされたボンネット。
溶接ボンネット。
プレッシャーシールボンネット。

4. カバーガスケットのスタイル
ステンレス鋼 + 柔軟なグラファイト巻きガスケット;
メタルガスケット、メタルリングガスケット、プレッシャーシールボンネット設計。

5. 座席
金属製の座面。炭素鋼逆止弁の場合、シートは通常鍛造鋼です。お客様のご指定に応じて、シートシール面を硬質合金で溶射溶接することも可能です。ステンレス鋼製チェックバルブの場合、通常一体シートが採用されますが、硬質合金溶接後に一体加工することもできます。

6. 穴の種類
フルボア（FB）、レギュラーボア。

鍛造鋼製逆止弁の部品・材質一覧

横にスワイプするとすべての素材が表示されます

元のソース テーブルの列ヘッダーは、A105/F6a、A105/F6aHFS、LF2/304、F11/F6aHF、F304(L)/304(L)、F316(L)/316(L)、F51/F51 です。各列は単一の合金ではなく、完全な材料の組み合わせ (ボディ/トリム) を表すため、これはそのまま残されています。ページタイトルに指定されているA105Nボディは、注文時に追加されるA105列に対応します。ガスケットの行: 元のソースでは「ガーファイト」となっていましたが、「グラファイト」に修正されました。

主な接続寸法 — クラス 900LB (mm)

横にスワイプするとすべてのサイズが表示されます

寸法はmm単位です。元のテーブルのヘッダーには「Class 900 - 1500LB」と書かれています。このページではクラス 900 について説明しており、これらのサイズのクラス 1500 にも同じ表が使用されます。対面 L (RJ) と L1 (BW) は、1/2 インチの RF と RTJ で同じです。重量値は参考値であり、素材やトリムによって異なります。スイングウェイト欄の元の「10 8」は「10.8」に修正されました。
