| 本体材質: | 合金鋼:A217 WC6 | トリム: | トリム5、完全なStellite |
|---|---|---|---|
| サイズ: | 2in - 12in | 圧力定格: | クラス 2500LB / 2500# |
| アクチュエーター: | 作動するマニュアル:手動ハンドル、斜めギヤ | 関係の端: | RTJ、RF、BWのバット溶接 |
| 特別なテスト: | RT、LP、MT | 他の: | OEM利用可能 |
| ハイライト: | 金属によってつけられているゲート弁,圧力シール ゲート バルブ |
||
| モデル | Z40 / Z61 (圧力密封型機蓋のゲートバルブ) |
|---|---|
| 設計基準 | API 6D / API 600 |
| 圧力クラス | ASMEクラス 2500 / 2500LB |
| サイズ範囲 | NPS 2 ′′ 12 ′′ (DN50 DN300) |
| カーソリーとキャップ | ASTM A217 WC6 (1.25Cr-0.5Mo合金鋼) |
| トリム | トリム5 ステライト硬面シートリングとクイーン |
| ボンテの設計 | 圧力シールボネット (PSB) 圧力シール設計 |
| エンド接続 | RTJ / RF (ASME B16.5) · バット・ウェルド (ASME B16.25) |
| 構造 | OS&Y 上がる幹 · 柔軟なクイン · 後部座席 |
| 検査と試験 | API 598 |
| 特別オプション | NACE MR0175 要求に応じ 装置操作者/動作装置 |

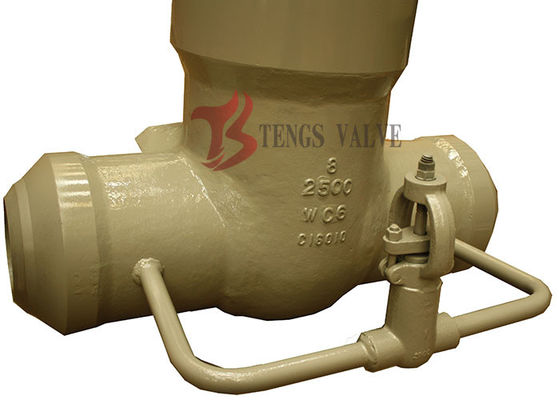

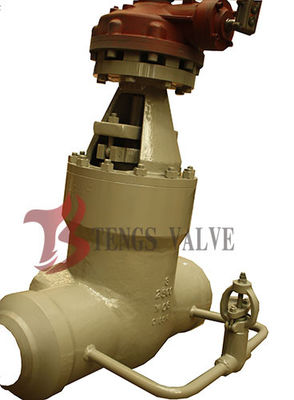

この2500級合金鋼ゲートバルブは,高圧高温サービス用のASTM A217 WC6 (1.25Cr-0.5Mo) の圧力シールキャプネット (PSB) 設計である.柔軟なクイーンでAPI 6DまたはAPI 600に供給されています,上昇型幹 (OS&Y),Stellite硬面シートとクイーンシール表面 (Trim 5).サイズはNPS 2"からNPS 12"まであり,RTJ,RFまたはBW端接続があります.設計は石油およびガスに指定されています.石油化学圧力がボルト付きハブ構造の実用的な範囲を超えた場合
2500級合金鋼ゲートバルブは,高圧蒸気,水素サービス,高温プロセスライン,高圧石油およびガス生産に指定されています. WC6 (1.25Cr-0.5Mo) のボディは,炭素鋼が強度を失ったり,作業温度でグラフィティ化される場合,選択されます.圧縮シールキャップが使用されるのは,クラス2500の内部圧力がボルト付きキャップの設計を非実用化するためです.
設計と製造:API 600 または API 6D に準拠する鋳鋼ゲートバルブ
検査と試験:API 598,API 600 またはAPI 6D
エンドフレンズの寸法:ASME B16.5 (NPS ≤24について)
BW端の寸法:ASME B1625.
顔から顔まで 端から端までASME B1610.
圧力・温度指定:ASME B1634.
1.タイプ:PSBゲートバルブ,モデルZ40 / Z61
2.デザイン:圧力シールボネット (PSB),柔軟なクイン設計
3.サイズ範囲:2〜12インチ (DN50~DN300)
4.圧力を指定する:ASMEクラス 2500LB
5.機体材料:合金鋼 ASTM A217 WC6 要求に応じて利用可能な他の材料
6異なるサービス条件に合わせて,様々な装飾材料が利用できます.
7.アクチュエータ:手動,ハンドホイール,ギア操作
8.特殊要求:NACE MR0175 要求に応じて
圧力密封機蓋 2500級:クラス2500では,ハブ面に作用する内部圧力は非常に高い.ボルト付きハブ設計では,この圧力を保持するために非常に大きく,多くのストップが必要になります.バルブを重くし,組み立てたり分解したりするのが難しい圧力密封機のホットでは,内部圧力がホットとボディの間に座っている密封リングに作用します. 圧力が高くなるほど,密封機はより緊密になります.ハットストップは,組立と低圧条件下で組立を一緒に保持するだけで必要圧迫密封器の構築は,クラス1500以降の標準慣行であり,クラス2500では事実上義務付けられています.
高温使用のためのASTM A217 WC6:WC6は,低合金鋼1.25Cr-0.5Moを鋳造したものです.クラス2500では,バルブは,通常高圧蒸気,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水素,水,水,水,水,水,水,水,水,水,水高温処理サービスで,炭素鋼が強度を失ったり,グラフィティ化したりするWC6は,A216 WCBの実用的な限界をはるかに上回る,約540°Cまで十分な強度とスリップ耐性を保持しています.座席リングと他の装飾部品のためのマッチング鍛造材料はA182 F11です.材料表に記載されている.
トリム5 (Hard Facing) 衛星クラス2500では 閉ざされたクインの差圧が非常に高く 絞り込みや部分開口時の流量速度は13Crトリミングを素早く侵食します座席環とクイーンシール表面の両方のステライト (STL) 硬面は,著しく高い侵食とガール抵抗を提供しますこのページの材料表は,参考のために,WCB/Trim 5とWC6/Trim 5の構成を並列にリストしています.
1ボンネット・ガスケット・スタイル
圧縮式密封設計は,2500級ゲートバルブに使用される.
2包装シール
通常のように,柔軟なグラフィットは包装材料として使用されます.また,PTFEまたは組み合わせた包装材料は,顧客の要求に応じて使用できます.
3カーソリーとボノットの接続
2500級のゲートバルブは,圧力密封機蓋の設計を採用する.
4座席
カーボン鋼ゲートバルブでは,座席は通常鍛造鋼である.座席の密封面は,お客様が指定した硬合金で溶接されている.不?? 鋼ゲートバルブでは,座席は車体と組み合わさっている硬合金溶接後に直接加工することができます.
5ディスクデザイン
NPS ≥ 2 のゲートバルブは柔軟なクインゲートです.
6バックシートのデザイン
すべてのゲートバルブにはバックシート設計があります.ほとんどの場合,炭素鋼ゲートバルブには再生可能なバックシートが装備されています.後部座席が直接機蓋に機械加工されたり,溶接後に機械加工されたり.
7. 幹設計
幹は整形造形設計である.幹の最小直径は標準要件に従ってなければならない.
8ストームナッツ
通常,幹ナッツはASTM A439 D2で作られる.また,顧客の要求に応じて銅合金または他の材料で作ることもできる.
9操作する
ゲートバルブ操作には通常,ハンドホイールまたはベーブルギアボックスが使用されます.
すべての資料を表示するには横をスワイプします
| 部品番号 | 部品名 | WCB / トリム 5 | WC6 / トリム5 (標準) |
|---|---|---|---|
| 1 | 身体 | ASTM A216 WCB | ASTM A217 WC6 |
| 2 | 横柄 | ASTM A216 WCB | ASTM A217 WC6 |
| 3 | ゲート | ASTM A216 WCB + STL | ASTM A217 WC6 + STL |
| 4 | 幹 | ASTM A182 F6a | ASTM A182 F6a |
| 5 | シートリング | A105 + STL | ASTM A182 F11 + STL |
| 6 | ボンネット | ASTM A216 WCB | ASTM A217 WC6 |
| 7 | ガスケット | 304+グラフィット | |
| 8 | アダプターリング | 炭素鋼 | 合金鋼 |
| 9 | 保持器 | 炭素鋼 | 合金鋼 |
| 10 | ヨークキャップ | 炭素鋼 | 合金鋼 |
| 11 | ボンネット・スタッド | ASTM A193 B7 | ASTM A193 B16 |
| 12 | ボンネット・ストッド・ナッツ | ASTM A194 2H | ASTM A194 7 |
| 13 | 梱包 | グラフィット | |
| 14 | 腎臓 | ASTM A182 F6a | ASTM A182 F6a |
| 15 | 腺フレンズ | ASTM A216 WCB | ASTM A217 WC6 |
| 16 | 眼栓のピン | ASTM A36 | ASTM A36 |
| 17 | 眼栓 | ASTM A193 B7 | ASTM A193 B7 |
| 18 | 眼栓ナッツ | ASTM A194 2H | ASTM A194 2H |
| 19 | ニップル | 炭素鋼 | 炭素鋼 |
| 20 | ストームナッツ | ASTM A439 D2 | ASTM A439 D2 |
| 21 | ヤク・スリーブナッツ | 炭素鋼 | 炭素鋼 |
| 22 | 手の輪 | 柔らかい鉄 | 柔らかい鉄 |
| 23 | ハンドホイールナッツ | 炭素鋼 | 炭素鋼 |
WC6列は,このクラス2500ページの標準設定です.WCB列は比較のためにリストされています.同じバルブボディが低温クラス2500での使用のために炭素鋼で供給できるためWC6では,座席リングをA182 F11 (1.25Cr-0.5Moボディにマッチする) にアップグレードし,キャボンストップをA193 B16にA194 7ノットでアップグレードし,高温耐性を維持する.
すべての次元を表示するために水平にスワイプします
| NPS | DN | L (RF) | L (RTJ) | L (BW) | B について | D | G | f | K | Z-φd | C について | RTJ-Y | RTJ-P | RTJ-E | RTJ-F | A について |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 50 | 451 | 454 | 451 | 42 | 235 | 91.9 | 6.4 | 171.5 | 8 - 28歳6 | 50.8 | 133 | 101.6 | 7.92 | 11.91 | 63 |
| 2 1/2 | 65 | 508 | 514 | 508 | 52 | 267 | 104.6 | 6.4 | 196.9 | 8-31号線から8 | 57.2 | 149 | 111.12 | 9.52 | 13.49 | 75 |
| 3 | 80 | 578 | 584 | 578 | 62 | 305 | 127 | 6.4 | 228.6 | 8-34 ほら9 | 66.5 | 168 | 127 | 9.52 | 13.49 | 91 |
| 4 | 100 | 673 | 683 | 673 | 87 | 356 | 157.2 | 6.4 | 273.1 | 8-41 だった3 | 76.2 | 203 | 157.18 | 11.13 | 16.66 | 117 |
| 6 | 150 | 914 | 927 | 914 | 131 | 483 | 215.9 | 6.4 | 368.3 | 8から54 | 108 | 279 | 228.6 | 12.7 | 19.84 | 172 |
| 8 | 200 | 1022 | 1038 | 1022 | 179 | 552 | 269.7 | 6.4 | 438.2 | 12から54 | 127 | 340 | 279.4 | 14.27 | 23.01 | 223 |
| 10 | 250 | 1270 | 1292 | 1270 | 223 | 673 | 323.9 | 6.4 | 539.7 | 12から66まで7 | 165.1 | 425 | 342.9 | 17.48 | 30.18 | 278 |
| 12 | 300 | 1422 | 1445 | 1422 | 265 | 762 | 381 | 6.4 | 619.2 | 12-73 年 | 184.2 | 495 | 406.4 | 17.48 | 33.32 | 329 |
L = 面対面 (RF / RTJ) または端から端まで (BW) ASME B16.5 による RF と RTJ フレンズの寸法 NPS ≤ 24.クラス2500の面対面の寸法は,同じNPSのクラス600またはクラス900よりもかなり大きい. シリーズがラインの下級クラスと交換できない.RTJは,クラス2500の典型的な端接続であり,RFは利用可能だが,このクラスではRTJが強く好まれる.
なぜ 2500 級のゲートバルブにはボルト付きのボットではなく圧力密封型ボット (PSB) が使用されるのか?
2500級では,機体蓋の表面に作用する内部圧力は非常に高い.ボルト付き機体蓋の設計では,この圧力を保持するために非常に大きく,多くのストップが必要になります.バルブが重くて 組み立てたり分解したりするのが難しい圧力密封機のホットでは,内部圧力がホットとボディの間に座っている密封リングに作用します. 圧力が高くなるほど,密封機はより緊密になります.ハットストップは,組立と低圧条件下で組立を一緒に保持するだけで必要圧迫密封器の構築は,クラス1500以降の標準慣行であり,クラス2500では必須である.
ASTM A217 WC6 は何で,2500 級で使用されるのですか?
ASTM A217 WC6は,高温サービス用の鋳造1.25Cr-0.5Mo低合金鋼である.クラス2500では,弁は通常高圧蒸気,水素,高温処理サービスで,炭素鋼が強度を失ったり,グラフィティ化したりするWC6は,A216 WCBのような炭素鋼の実用的な限界をはるかに上回る,約540°Cまで十分な強度とスリップ耐性を保持しています.座席リングと他の装飾部品のためのマッチング鍛造材料はA182 F11です.材料表に記載されている.
Z40 / Z61 の モデル 名称 は 何 を 意味 し ます か
Z40およびZ61は,ゲートバルブのための中国国家標準モデル指定である.Z40は上昇幹,フレンズゲートバルブである.Z61は,溶接端 (BW) 接続を持つ圧力密封機蓋のゲートバルブである.両方とも同じ硬面金属座席を使用し,このページに覆われているのは,圧力シールキャップがクラス2500の決定的な特徴であるからです.国際規格では,このバルブはAPI 6D (またはAPI 600) 圧力密封ゲートバルブと呼ばれます.模糊を避けるため,モデル名称は通常 API 規格の横に引用されます..
この WC6 圧力密封口弁には NACE MR0175 が利用可能ですか?
NACE MR0175 / ISO 15156 に準拠するものは,要求に応じて利用できます.2S 部分圧力,動作温度,CO2生産前に正しい材料と硬さ仕様を確認するために,あなたのライン条件から塩化物含有量と濃度が必要である.クラス2500では,RTJ端は,通常,NACE準拠と合わせて指定され,材料証明書は,通常,WC6ボディとステライト硬面の両方を熱番号に追跡します..
