| Body Material: | Forged Steel: F22 | Trim: | 13Cr, Half Stellite/ Full Stellite |
|---|---|---|---|
| Size: | 1/2in - 2in | Pressure Rating: | Class 2500LB / 2500# |
| Actuator: | Handwheel | Connection Ends: | SW, Socket Weld |
| Bonnet Type: | Pressure Seal Bonnet, PSB | OEM service: | YES |

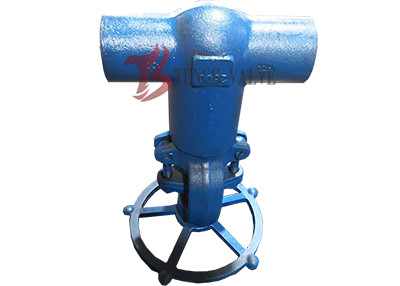

PSB 圧力シールボネット F22 ゲートバルブ 高圧鍛造鋼ゲートバルブ Dn25アンシ 2500LBSW接続
詳細は
1製品:高圧 2500LB 鍛造式ゲートバルブ
2施工: PSB,圧力シールボネット
3穴型: 穴が満開
4サイズ範囲: 1/2 インチから 2 インチ
5圧力評価: 2500LB / 2500#
6端接続: SW,ソケット 溶接
7材料:A105 N,LF2,F5,F11,F22,F304,F316,F316L,F51,F53または同等の
8異なるサービス条件に合わせて,様々な装飾材料が利用できます.
9特別:NACE MR 0175
特徴
1ボンネット・ガスケット・スタイル
ステンレス鋼 + 柔軟なグラフィット合結密封機
リング関節密着
圧力シール設計
2包装シール
通常のように,柔軟なグラフィットは包装材料として使用されます.また,PTFEまたは組み合わせた包装材料は,顧客の要求に応じて使用できます.
3カーソリーとボノットの接続
圧力シールボネット
4操作する
手の輪 裸足の幹 電動駆動器
5ディスクデザイン
NPS<2 ゲートバルブは固体クイーンゲートです.
6バックシートのデザイン
すべてのゲートバルブにはバックシート設計があります.
7. 幹設計
幹は整形造形設計である.幹の最小直径は標準要件に従ってなければならない.
8座席
カーボン鋼ゲートバルブでは,座席は通常鍛造鋼である. 座席の密封面は,お客様が指定した硬合金で溶接されている. ステンレス鋼ゲートバルブでは,座席は車体と組み合わさっている固形合金溶接後に直接加工することもできます. ローリング式または溶接型座席は,不老鋼ゲートバルブにもオプションです.
記述
2500LB 圧力シールボナットの鋳造鋼門バルブ部品と材料リスト
| 違う | 部分名 | A105/F6a | A105/F6aHFS | LF2/304 | F11/F6aHF | F304 (L) /304 (L) | F316 (L) /316 (L) | F51/410HF |
| 1 | 身体 | A105 | A105 | LF2 | F11 について | F304 (L) | F316 (L) | F51 について |
| 2 | 座席 | 410 | 410HF | 304 | 410HF | 304 ((L) | 316 (L) | F51 について |
| 3 | クイーン | F6a | F6a | F304 について | F6aHF | F304 (L) | F316 (L) | F51 について |
| 4 | 幹 | 410 | 410 | 304 | 410 | 304 ((L) | 316 (L) | F51 について |
| 6 | ボンネット | A105 | A105 | LF2 | F11 について | F304 (L) | F316 (L) | F51 について |
| 8 | ピン | 410 | 410 | 410 | 410 | 304 | 304 | 304 |
| 9 | 腎臓 | 410 | 410 | 304 | 410 | 304 | 316 | F51 について |
| 10 | 眼球腺 | B7 | B7 | L7 | B16 | B8 (M) | B8 (M) | B8 (M) |
| 11 | 腺のフレンズ | A105 | A105 | LF2 | F11 について | F304 について | F304 について | F304 について |
| 12 | ハックスナッツ | 2時間 | 2時間 | 2時間 | 2時間 | 8 (M) | 8 (M) | 8 (M) |
| 13 | 幹ナッツ | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 14 | 鍵のナッツ | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| 15 | 名前プレート | AL | AL | AL | AL | AL | AL | AL |
| 16 | ハンドホイール | A197 | A197 | A197 | A197 | A197 | A197 | A197 |
| 17 | 潤滑剤 | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 18 | 梱包 | グラフィット | グラフィット | グラフィット | グラフィット | グラフィット | グラフィット | グラフィット |
| 23 | 密封栓 | 420 | 420 | 304 | 304 | 304 ((L) | 316 (L) | 420 |
| 24 | P.S.リング | 304 | 304 | 304 | 304 | 304 | 316 | 316 |
| 25 | P.S.シート | 420 | 420 | 304 | 304 | 304 ((L) | 16 (L) | F91 |
| 26 | ナッツパッド | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 27 | パッキングナッツ | 鋳鋼 | 鋳鋼 | 鋳鋼 | 鋳鋼 | ステンレス鋼 | ステンレス鋼 | ステンレス鋼 |
