| ボディ素材: | a105n | トリム: | 13Cr、半分のStellite/完全なStellite |
|---|---|---|---|
| サイズ: | 1/2インチ - 2インチ | 圧力を指定する: | クラス800LB/800# |
| アクチュエータ: | 自動的に | 関係の端: | SW （ソケットの溶接） |
| ディスクタイプ: | 上昇のタイプ | ほか: | OEM 可用 |

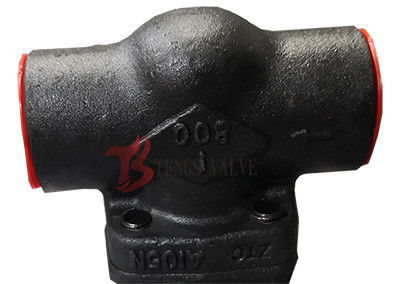

鋳造鋼 A105N リフトチェックバルブ SW,DN25,800LB,API602
詳細は
1構造:OS&Y,ボルトボット,溶接ボット,圧力密封ボット
2フルポート/リドックドポート
3サイズ範囲: 1/2 インチから 2 インチ
4圧力評価: ANSI 800LB
5端接続:ソケット・ウェルド (SW)
6材料:A105N
7異なるサービス条件に合わせて,様々な装飾材料が利用できます.
8NACE MR 0175 要求に応じて
基準
設計・製造 BS5352 API602
端接続のサイズ:
1) ソケット・ウェルドの寸法: ANSI B16.11
2) スクリップスレッドの寸法: ANSI B120.1
3) バット溶接寸法: ANSI B16.25
4) フレンズ端の寸法:ANSI B165
バルブ検査と試験:API598
ANSI/ASTM に準拠した材料
特徴:
1炭素鋼の圧力温度評価
CL150-285P.S.I @100°F
CL300-740P.S.I @100°F
CL600-1480P.S.I @100°F
CL800-1975P.S.I @100°F
CL1500-3705P.S.I @100°F
2チェックバルブのディスクタイプ
スイングタイプ,リフティングタイプ,ボールタイプチェックバルブ
3カーソリーとボノットの接続
ボルト付きキャップ
溶接されたキャップ
圧力シールキャプネット
4蓋蓋式
ステンレス鋼 + 柔軟なグラフィット 巻き付いた密着
メタル・ガスケット メタル・リング・ガスケット 圧力シール・キャプネット設計
5座席
金属座席表面 ステンレス鋼のチェックバルブでは,座席が整合され,硬合金溶接後に整合加工されることもあります.
6掘り出し型:
完全な穴 (FB),減少した穴 (RB)
記述:
1偽造鋼のチェックバルブ部品と材料リスト:
| 違う 違う | 部品名 | A105/F6a | A105/F6aHFS | LF2/304 | F11/F6aHF | F304 (L) /304 (L) | F316 (L) /316 (L) | F51/F51 | F20/F20 |
| 1 | 身体 | A105 | A105 | LF2 | F11 について | F304 (L) | F316 (L) | F51 について | F20 |
| 2 | シートリング | 410 | 410HF | 304 | 410HF | 304 ((L) | 316 (L) | F51 について | F20 |
| 3 | ディスク | F6a | F6a | F304 について | F6aHF | F304 (L) | F316 (L) | F51 について | F20 |
| 5 | ガスケット | 304+ 柔軟なガルフィート | 316+ 柔軟なガルフィート | ||||||
| 6 | ボンネット | A105 | A105 | LF2 | F11 について | F304 (L) | F316 (L) | F51 について | F20 |
| 7 | ボルト | B7 | B7 | L7 | B16 | B8 (M) | B8 (M) | B8M | B8M |
| 15 | 名前プレート | AL | AL | AL | AL | AL | AL | AL | AL |
| 32 | リベット | AL | AL | AL | AL | AL | AL | AL | AL |
| 33 | 鉄のボール | 430 | 430 | 304 | STL | F316 (L) | 316 (L) | STL | STL |
| 34 | ディスクナッツ | 2時間 | 2時間 | 8 | 8 | 8 (M) | B8 (M) | 8M | 8M |
| 35 | 揺れる腕 | 410 | 410 | 304 | 410 | 316 (L) | 316 (L) | F51 について | F20 |
| 36 | ピン | 410 | 410 | 304 | 410 | 304 ((L) | 316 (L) | F51 について | F20 |
2.接続の主要次元:
クラス800
| 仕様 | RP | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | ||
| (NPS) | F.P | 4/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| 顔面から | L について | Lft について | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 220 |
| (mm) | スイング | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| 高さ | H | Lft について | 61 | 61 | 61 | 78 | 84 | 84 | 118 | 132 |
| (mm) | スイング | 61 | 61 | 61 | 78 | 84 | 84 | 120 | 133 | |
| 流出口の寸法 | d | リフト | 7 | 9 | 13 | 175 | 23 | 30 | 35 | 46 |
| (mm) | スイング | 8 | 105 | 135 | 18 | 24 | 29 | 36.5 | 45 | |
| 体重 (kg) | リフト | 1.2 | 1.5 | 17 | 3.3 | 4.2 | 4.2 | 10.5 | 12.5 | |
| スイング | 14 | 15 | 1.7 | 3.3 | 4.2 | 4.2 | 8.5 | 10.9 | ||
