| ボディ素材: | 炭素鋼、ステンレス鋼 | バスケット: | SS304、SS316、DSS |
|---|---|---|---|
| サイズ: | 1in - 24in | 圧力を指定する: | クラス300LB/300# |
| 関係の端: | RF、BW | 機体型: | 溶接される/製造される |
| カバー タイプ: | ボルトで固定された入江/紀元前に | ほか: | OEM |
| ハイライト: | 単一のバスケットのこし器,単信バスケット フィルター |
||

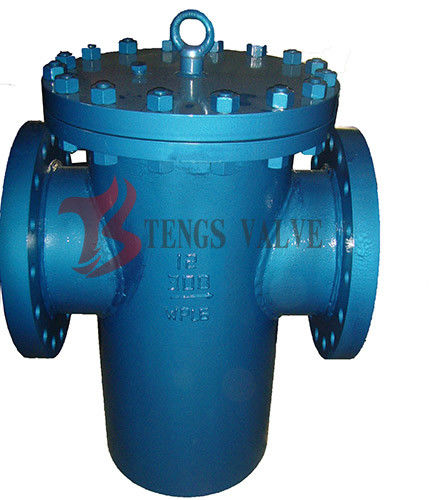

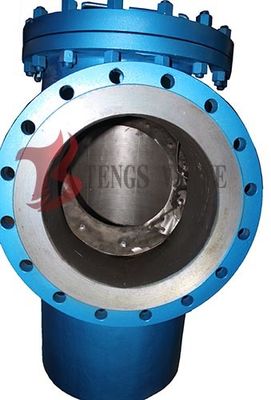

溶接したシンプレックスバスケットシートナー フレンズ製のバケツシートナー Apiクラス300LB
詳細
1製品: 製造されたシンプレックスバスケットシッター
2サイズ: 1" - 24"
3圧力評価: ANSI 300LB / 300#
4適した媒体は水,ガス,石油,蒸気などです.
5機体材料:A106,WPB,SS304,SS316,SS304L,SS316L
6スクリーン:ステンレス鋼 (304SS, 316SS, 2205, 2507)
7メッシュサイズ: 20 メッシュ, 40 メッシュ, 60 メッシュ, 80 メッシュ, 100 メッシュ, 200 メッシュ, 400 メッシュなど
8端接続: RF,BW
9蓋型:ボルト付き蓋
バスケット ストレナー 特徴
単純バスケットシートナーは液体に適しており,Yシートナーよりもはるかに多くの材料を保持し,低圧下降を提供します.このようなアプリケーションのためにこのシンプルバスケットシートナーを使用してください:工業用水工場や工場のオイルシステム
縦に設置され,水平線で,バスケットシッターが上から引き上げられます.
ストレナー 適用可能な介質
A) 水,アンモニア,石油,炭化水素などの石油化学生産のための弱腐食媒体
(B) 化学製品であるナトリウム水化物,カウスティックソーダ,メトリック酸,乙酸などの腐食媒質
C) 冷却用低温介質,液化メタン,液化アンモニア,酸素などの冷却剤
D) 軽工業,食品,薬局などのビール,飲料,飲料,乳製品などにおける産業衛生介質
ストレナー 主要技術パラメータ
A) 動作温度 ((oC):CS:-30~380oC,SS:-80~450oC;
B) 動作圧 (Mpa): 0.6 ~ 5.0 Mpa
C) ボディ素材:パイプA106,SS304,SS304L,SS316,SS316L,そして鋼板など
D) 密封材料:アスベスト,NBR,PTFE,グラフィット+SS
E) ストレインエレメント材料:ステンレス鋼,デュプレックスステンレス鋼
F) スクリーンメッシュ 10 メッシュから400 メッシュまで,また,私たちは顧客のリプインメントに従って生産することができます.
G) シェル検査と試験: API598 / ISO5208
バスケット ストレナー 規格
設計及び製造:ASME B16.34
検査と試験:API 598
エンドフレンズの寸法:ASME B16.5ASME B16.47 A
BW端寸法:ASME B1625
面対面と端対端:ASME B16.10
(チェックバルブ/グローブバルブ)
圧力・温度基準:ASME B16.34
記述
1シンプレックスバスケットシッター 主要部品と材料リスト
| はい | 部品名 | 材料 | ||||
| 1 | 身体 | A106 + A105 | SS304 | SS304L | SS316 | SS316L |
| 2 | スクリーン | SS304 | SS304 | SS304L | SS316 | SS316L |
| 3 | ガスケット | グラフィット または グラフィット+ステンレス 鋼 304,304L,316,316L) | ||||
| 4 | カバー | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 5 | 覆い ボルト | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 6 | カバーナッツ | A194 2H | A194 8 | A194 8 | A194 8M | A194 8 |
| 7 | 排水栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
2接続の主要次元
インライン接続のフラットバスケットシッター
| NPS | 1 | 恋愛 に 関する 知識 | 恋愛 に 関する 知識 | 2 | 2/2 恋愛 に 関する | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 18 | ||
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 450 | ||
| タイプ | Φ | 114 | 114 | 114 | 114 | 114 | 140 | 168 | 219 | 273 | 324 | 377 | 426 | 530 | 610 | |
| H | 120 | 130 | 140 | 150 | 180 | 200 | 230 | 300 | 370 | 480 | 525 | 580 | 750 | 780 | ||
| f | 1.6 | |||||||||||||||
| SDGP-4P-300LbC | 300ポンド | L について | 203 | 216 | 229 | 267 | 292 | 318 | 356 | 400 | 445 | 533 | 622 | 711 | 864 | 978 |
| SDGP-4P-300LbP | D | 125 | 135 | 155 | 165 | 190 | 210 | 155 | 280 | 320 | 380 | 445 | 520 | 650 | 710 | |
| SDGP-4R-300LbR | K | 89 | 98.5 | 114.5 | 127 | 149 | 168.5 | 200 | 235 | 270 | 330 | 387.5 | 451 | 571.5 | 628.5 | |
| n-Φd | 4〜18 | 4〜18 | 4-22 | 8 から 18 まで | 8 から 22 | 8・22 | 8 から 22 | 8 から 22 | 12〜22 | 12〜26 | 16から29まで5 | 16から32です5 | 20から35だ5 | 24から35まで5 | ||
| 排水プラグ | 私は | R1/2" | R3/8" | R3/4" | ||||||||||||
| ll-NPS | 1/2"RF 1/2"M | 3/4"RF 3/4"M | 1"-RF 1"-M | |||||||||||||
