ボディ材料: | 投げられた鋼鉄:炭素鋼、ステンレス鋼、複式アパートのステンレス鋼 | トリム: | トリム1、トリム5、トリム8、SS304、SS316、Dss等。 |
---|---|---|---|
サイズ: | 2in - 36in | 圧力評価: | クラス300LB/300# |
アクチュエーター: | マニュアル:手動ハンドル、作動するギヤ | 関係の端: | RF、BWのバット溶接 |
絵画: | Staindardsによって | 他: | 利用できるOEM |
ハイライト: | 産業ゲート弁,圧力シール ゲート バルブ |
産業適用範囲が広いくさびは鋼鉄ゲート弁Ansiを投げた300LBのフランジを付けたようになった/Bw Z40を終える
速い細部:
1. タイプ:ゲート弁Z40
2. OS&Yのボルトで固定されたボンネット、適用範囲が広いくさびの設計
3.サイズの範囲:36"への2"
4.圧力評価:ANSI 300LB/300#
5.利用できる材料:WCB、LCB、CF8、CF8M、CF3、CF3M、WC6、WC9、C5、C12または等量
6.さまざまなトリム材料は異なったサービス状態に適して利用できる
7.アクチュエーター:マニュアル、手動ハンドル、作動するギヤ
8. 特別な条件:Naceの氏0175
適用:
水処理、石油およびガス、石油産業等。
標準
設計および製造:API 600またはAPI 6Dへの鋳造物鋼鉄ゲート弁;
点検およびテスト:API 598、API 600またはAPI 6D。
端のフランジ次元:ASME B16.5 (NPS≤24のために)、API 605またはASME B16.47シリーズA、MSS SP-44 (のためにNPS > 24)。
BWの終わり次元:ASME B16.25。
ソケット溶接次元:ASME B16.11。
向かい合ってそしてエンドツーエンド:ASME B16.10。
圧力温度の評価:ASME B16.34。
特徴:
1. ボンネットのガスケット様式
ステンレス鋼+適用範囲が広いグラファイトのけが人のガスケットはクラス300のゲート弁のために使用される;
2. パッキング シール
いつも通り、適用範囲が広いグラファイトは梱包材のために使用される。PTFEか結合された梱包材はまた使用することができ顧客によってrequosted。
3. ボディおよびボンネットの関係
クラス300LBのゲート弁は通常ボルトで固定されたボンネットの設計と接続される。
4. 操作
手車輪または斜めのギヤ ボックスは通常ゲート弁操作のために使用される。
5. ディスク設計
NPS≥2ゲート弁は適用範囲が広いくさびのゲートである。
6. 後席の設計
すべてのゲート弁に後席の設計がある。ほとんどの場合、炭素鋼のゲート弁は回復可能な後部席と合う。ステンレス鋼のゲート弁のために、後部席はボンネットで直接または溶接の後で機械で造られるために機械で造られる。
7. 茎の設計
茎は必要な造られた設計である。茎の最低の直径は標準的な条件によってある。
8。茎のナット
通常、茎のナットはASTM A439 D2から成っている。それはまた銅合金か他の材料からことができ成っているあり顧客によって要求される。
9. 座席
炭素鋼のゲート弁のために、座席は通常造られた鋼鉄である。顧客が指定する座席シーリング表面は溶接される堅い合金と覆うことである。 ステンレス鋼のゲート弁のために、座席はボディと必要であるか、または溶接される堅い合金の後で直接機械で造ることができる。
記述:
1. クラス300LBのための鋳造物鋼鉄ゲート弁の部品そして材料表:
部品いいえ。 | 部分名 | 材料 | ||||
WCB/Trim 1 | WCB/Trim 5 | WCB/Trim 8 | CF8/304 | CF8M/316 | ||
1 | ボディ | ASTM A216 WCB | ASTM A216 WCB | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF8M |
2 | ガスケット | Soflの鉄+グラファイトまたは304 +グラファイト | 304 +グラファイト | 316+Graphite | ||
3 | 座席リング | A105+ 13Cr | A105 + STL | A105 + STL | ASTM A351 CF8 | ASTM A351 CF8M |
4 | ゲート |
ASTM A216 WCB + 13CR |
ASTM A216 WCB +STL |
ASTM A216 WCB + 13CR |
ASTM A351 CF8 | ASTM A351 Cr8M |
b | 茎 | ASTMA182F6a | ASTM A182F6a | ASTM A182F6a | ASTM A182 F304 | ASTM A182 F316 |
6 | 後席のブッシュ | ASTM A182 F6a | ASTM A182 F6a | ASTM A182 F6a | ASTM A351 CF8 | ASTM A351 CF8M |
7 | パッキング | Giaphie | グラファイト | グラファイト | グラファイト | グラファイト |
8 | 腺 | ASTM A182 F6a | ASTM A182F6a | ASTM A182F6a | ASTM A182 F304 | ASTM A182 F316 |
9 | 腺のアイボルト | ASTMA193 B7 | ASTMA193 B7 | ASTM A193 B7 | ASTMA193 B8 | ASTM A193 B8M |
10 | アイボルトのナット | ASTMA194 2H | ASTM A194 2H | ASTM A194 2H | ASTM A194 8 | ASTM A194 8M |
11 | アイボルトPin | ASTM A36 | ASTM A36 | ASTM A36 | 304SS | 316SS |
12 | 腺のフランジ | ASTM A216 WCB | ASTM A216 WCB | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF8M |
13 | ボンネットのボルト | ASTM A193 B7 | ASTM A193 B7 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8M |
14 | ボンネットのナット | ASTM A194 2H | ASTM A194 2H | ASTMA194 2H | ASTM A194 8 | ASTM A194 8M |
15 | ボンネット | ASTM A216WCB | ASTM A216 WCB | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351のCf8M |
16 | ニップル | 炭素鋼 | 炭素鋼 | 炭素鋼 | 炭素鋼 | 炭素鋼 |
17 | 茎のナット | ASTM A439 D2 | ASTM A439 D2 | ASTM A439 D2 | ASTM A439 D2 | ASTM A439 D2 |
18 | ヨークの袖のナット | 炭素鋼 | 炭素鋼 | 炭素鋼 | 炭素鋼 | 炭素鋼 |
19 | 手車輪 | 延性がある鉄 | 延性がある鉄 | 延性がある鉄 | 延性がある鉄 | 延性がある鉄 |
20 | 手車輪のナット | 炭素鋼 | 炭素鋼 | 炭素鋼 | 炭素鋼 | 炭素鋼 |
21 | 止めねじ | ASTMA193 B7 | ASTMA193 B7 | ASTM A193 B7 | ASTM A193 B7 | ASTM A193 B7 |

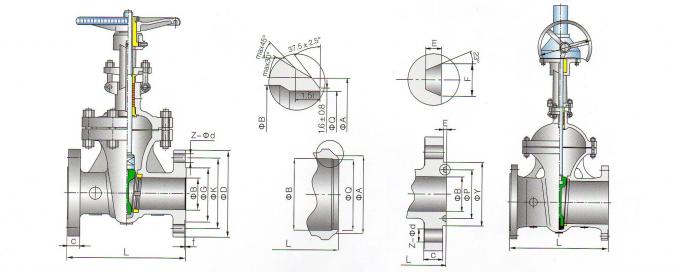

2. 主要な関係次元:
クラス | サイズ | 次元(mm) | |||||||||||||||
NPS | DN | L | B | D | G | f | K | Z Od | C | RTJ | |||||||
RF | RTJ | BW | Y | P | E | F | |||||||||||
300Lb | 2 | 50 | 216 | 232 | 216 | 49 | 165 | 91.9 | 1.6 | 127 | 8-19.1 | 22.4 | 108 | 82.55 | 7.92 | 11.91 | 63 |
21/2 | 65 | 241 | 257 | 241 | 62 | 191 | 104.6 | 1.6 | 149.2 | 8-22.2 | 25.4 | 127 | 101.6 | 7.92 | 11.91 | 75 | |
3 | 80 | 283 | 298 | 283 | 74 | 210 | 127 | 1.6 | 168.3 | 8-22.2 | 28.4 | 146 | 123.82 | 7.92 | 11.91 | 91 | |
4 | 100 | 305 | 321 | 305 | 100 | 254 | 157.2 | 1.6 | 200.2 | 8-22.2 | 31.8 | 175 | 149.22 | 7.92 | 11.91 | 117 | |
6 | 150 | 403 | 419 | 403 | 150 | 318 | 215.9 | 1.6 | 269.8 | 12-22.2 | 36.6 | 241 | 211.12 | 7.92 | 11.91 | 172 | |
8 | 200 | 419 | 435 | 419 | 201 | 381 | 269.7 | 1.6 | 330,2 | 12-25.4 | 41.1 | 302 | 269.88 | 7.92 | 11.91 | 223 | |
10 | 250 | 457 | 473 | 457 | 252 | 445 | 323.9 | 1.6 | 387.4 | 16-28.6 | 47.8 | 356 | 323.85 | 7.92 | 11.91 | 278 | |
12 | 300 | 502 | 518 | 502 | 303 | 521 | 381 | 1.6 | 450.9 | 16-31.8 | 50.8 | 413 | 381 | 7.92 | 11,91 | 329 | |
14 | 350 | 762 | 778 | 762 | 334 | 584 | 412.8 | 1.6 | 514.4 | 20-31.8 | 53.8 | 457 | 419.1 | 7.92 | 11.91 | 362 | |
16 | 400 | 838 | 854 | 838 | 385 | 648 | 469.9 | 1.6 | 571.5 | 20-34.9 | 57.2 | 508 | 469.9 | 7.92 | 11.91 | 413 | |
18 | 450 | 914 | 930 | 914 | 436 | 711 | 533.4 | 1.6 | 628.7 | 24-34.9 | 60.5 | 575 | 533.4 | 7.92 | 11.91 | 464 | |
20 | 500 | 991 | 1010 | 991 | 487 | 775 | 584.2 | 1.6 | 685.8 | 24-34,9 | 63.5 | 635 | 584.2 | 9.52 | 13.49 | 516 | |
24 | 600 | 1143 | 1165 | 1143 | 589 | 914 | 692.2 | 1.6 | 812.8 | 24-41.3 | 69.9 | 749 | 692.15 | 11.13 | 16.66 | 619 | |
26 | 650 | 1245 | 1270 | 1245 | 633 | 972 | 749.3 | 1.6 | 876.3 | 28-44.5 | 79.2 | 809.8 | 749.3 | 12.7 | 19.84 | 670 | |
28 | 700 | 1346 | 1372 | 1346 | 684 | 1035 | 800.1 | 1.6 | 939.8 | 28-44.5 | 85.9 | 860.6 | 800.1 | 12.7 | 19.84 | 721 | |
30 | 750 | 1397 | 1422 | 1397 | 735 | 1092 | 857.3 | 1.6 | 997 | 28-47.6 | 91.9 | 917.4 | 857.25 | 12.7 | 19.84 | 772 | |
32 | 800 | 1524 | 1553 | 1524 | 779 | 1149 | 914.4 | 1.6 | 1054.1 | 28-50.8 | 98.6 | 984.3 | 914.4 | 14.27 | 23.01 | 825 | |
34 | 850 | 1626 | 1654 | 1626 | 830 | 1207 | 965.2 | 1.6 | 1104.9 | 28-50.8 | 101.6 | 1035.1 | 965.2 | 14.27 | 23.01 | 876 | |
36 | 900 | 1727 | 1756 | 1727 | 874 | 1270 | 1022.4 | 1.6 | 1168.4 | 32-54 | 104.6 | 1092.2 | 1022.35 | 14.27 | 23.01 | 927 |
