商品の詳細:
お支払配送条件:
|
| 機体材料: | ステンレス鋼、SS304 | スクリーン/バスケット: | SS304 |
|---|---|---|---|
| メッシュ: | SS304 | 圧力を指定する: | クラス 150LB - 300LB - 600LB |
| サイズ: | 1インチ - 36インチ,Dn25 - Dn900 | Customized: | YES |

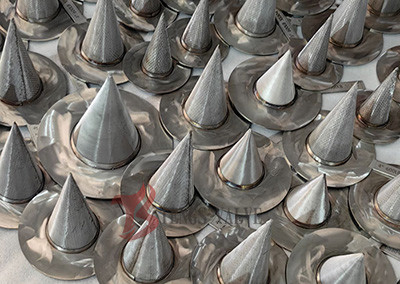

ステンレススチール304,コンスストレナー,アンシ150LB,300LB,600LB
詳細
1製品: 304SS 円形ストレナー
2スクリーン素材: SS3104
3孔穴の大きさ: 1mm,2mm,3mm,5mmなど
4網状素材:SS304
5メッシュサイズ: 20 メッシュ,40 メッシュ,60 メッシュ,80 メッシュ,100 メッシュ,200 メッシュ,400 メッシュなど
6サイズ: 1" -36", DN25 - DN900
7評価: CL150LB - 300LB - 600LB
8オーダーメイド: はい
特徴
1管道に一時的な汚染が発生する状況で使用するように設計されています. 装置の起動アプリケーションや装置の修理,機械機器を汚れから守る手頃な価格の方法他の異物物.
2臨時ストレインの特徴:
A. 構成要素とハウジングの十分な強度
B. 低コスト
C. 体重が少ない
D) 総過濾面積は,入口面の3~5倍
E) ストレナーがASME B16.5またはASME B16.25およびASME B16.34の要件を満たす
3臨時ストレインは,蒸気,水,油,ガスサービスで使用され,機器の迅速な保護のために2つのフレンズの間に設置されます.
記述
1仮用シートナー サイズ:
製造サイズ範囲: 1" (DN 25) から 36" (DN 900)
2テンポリアスストレナー圧量:
: ANSIクラス 150LB / 300LB / 600LB の間をマウントするのに適しています
DIN PN10 / PN16 / PN25 / PN40
| スタンダード | 圧力を指定する |
| ANSI | クラス 150LB,300LB,600LB |
| DIN | PN10,PN16,PN25,PN40,PN64,PN100 |
3仮ストレイン用材料:
臨時シートナー用の建材:
デュプレックス鋼 / スーパーデュプレックス鋼
ステンレス鋼 304 / 316
ステンレス鋼 304L / 316L
| 違う 違う | 部品名 | 材料 | |||
| 1 | ボディ/スクリーン | SS304 | SS316 (L) | UNS S31803 (2205) | UNSS S32750 ((2507) |
| 2 | メッシュ | SS304/SS316/SS316L | |||
4臨時ストレナー流量方向:
臨時シートナーは次のように2つの方向に設置できます.
A) フィルタの外側から内側へ流れる液体
B) フィルター内側から外側への流体
5穴と網格の大きさ
A) ステンレス鋼の穴の大きさ: 1mm, 1.5mm, 2mm, 3mm, 4mm, 5mm, 8mm, 10mmなど
B) メッシュサイズグラフ:
| メッシュ | マイクロン (μm) | メッシュ | マイクロン (μm) |
| 5 | 3900 | 140 | 104 |
| 10 | 2000 | 170 | 89 |
| 16 | 1190 | 200 | 74 |
| 20 | 840 | 230 | 61 |
| 25 | 710 | 270 | 53 |
| 30 | 590 | 325 | 44 |
| 35 | 500 | 400 | 38 |
| 40 | 420 | 460 | 30 |
| 45 | 350 | 540 | 26 |
| 50 | 297 | 650 | 21 |
| 60 | 250 | 800 | 19 |
| 80 | 178 | ||
| 100 | 150 | ||
| 120 | 124 |
6臨時型円形シッター 主要の寸法
| NPS |
B について 内径 |
A (外径) (クラス150-1500) | H (コーンシッター長さ) | ||||||||
| 150 | 300 | 600 | 900 | 1500 | 画面の開いた領域 | ||||||
| 100% | 150% | 200% | 300% | ||||||||
| 3/4 | 16 | 54 | 64 | 64 | 67 | 67 | 76 | 102 | 127 | 152 | |
| 1 | 19 | 64 | 70 | 70 | 76 | 76 | 76 | 102 | 127 | 152 | |
| 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 32 | 83 | 92 | 92 | 95 | 95 | 89 | 114 | 152 | 152 | |
| 2 | 44 | 102 | 108 | 108 | 140 | 140 | 102 | 152 | 203 | 279 | |
| 2 2/2 | 57 | 121 | 127 | 127 | 162 | 162 | 102 | 152 | 203 | 279 | |
| 3 | 70 | 133 | 146 | 146 | 165 | 171 | 127 | 178 | 229 | 330 | |
| 4 | 95 | 171 | 178 | 183 | 203 | 206 | 203 | 254 | 305 | 457 | |
| 5 | 117 | 194 | 210 | 238 | 244 | 251 | 203 | 279 | 356 | 559 | |
| 6 | 140 | 219 | 248 | 264 | 286 | 279 | 229 | 330 | 457 | 635 | |
| 8 | 187 | 276 | 305 | 318 | 356 | 349 | 305 | 432 | 584 | 838 | |
| 10 | 238 | 337 | 359 | 397 | 432 | 432 | 356 | 533 | 711 | 1041 | |
| 12 | 279 | 406 | 419 | 454 | 495 | 518 | 406 | 635 | 864 | 1245 | |
| 14 | 311 | 441 | 479 | 483 | 518 | 575 | 457 | 686 | 914 | 1346 | |
| 16 | 356 | 511 | 533 | 556 | 572 | 638 | 533 | 787 | 1016 | 1549 | |
| 18 | 400 | 540 | 587 | 603 | 635 | 702 | 610 | 889 | 1168 | 1727 | |
| 20 | 445 | 597 | 648 | 676 | 695 | 752 | 660 | 965 | 1295 | 1930 | |
| 24 | 540 | 708 | 768 | 784 | 835 | 899 | 787 | 1143 | 1549 | 2286 | |
| 30 | 692 | 873 | 943 | 962 | 1013 | 965 | 1448 | 1930 | 2896 | ||
| 36 | 838 | 1038 | 1108 | 1121 | 1191 | 1168 | 1727 | 2337 | 3302 | ||
