| Body Material: | Ductile Iron / DI / GGG50 | Screen: | SS304, SS316 |
|---|---|---|---|
| Size: | Dn15 - Dn600 | Pressure Rating: | Pn16, 1.6MPa |
| Connection Ends: | RF, FF | Other: | OEM available |

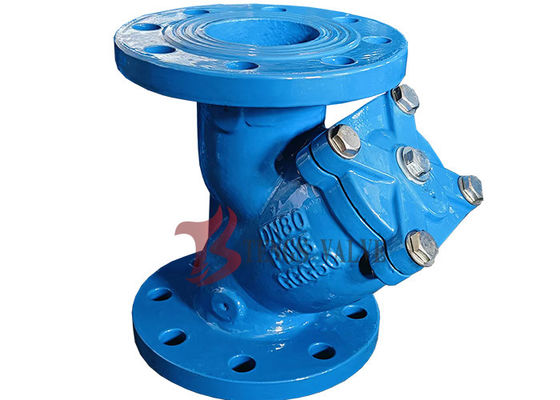

GGG50,柔らかい鉄,DI フレンズ型Y型ストレナー,ストレナー,Pn16,1.6MPa,SS304スクリーンDIボディ,Dn80
詳細は
1タイプ:GGG50,DI Y型ストレナー
2サイズ:Dn15~Dn600
3圧力を指定する: Pn16
4適した媒体は:廃棄水など
5カーソリ素材: 柔らかい鉄 / DI / GGG50
6スクリーン:ステンレス鋼 (SS304,SS316)
7メッシュサイズ: 10 メッシュ, 20 メッシュ, 40 メッシュ, 60 メッシュ, 100 メッシュ,200 メッシュ, 400 メッシュなど
8端接続:FF,RF
9塗装:エポキシコーティング (青)
設計基準:
面対面:DIN3202 F1
DIN2501 に準拠するフレンズドリリング
液体試験 (体試験): 水で作業圧の1.5倍.
ストレナー 特徴
1. ストレインは,液体やガスから少量の不浄物を除去する機器の一種です. 圧縮機,ポンプ,その他の機器,および機器の通常の動作を保護することができます.液体やガスの質も向上させることができます石油,化学工業,化学繊維,製薬,食品産業などに広く使用できます.
2Y ストレナー 特徴
液体抵抗が低く,設置スペースが少ないコンパクトタイプのシッターです.
Y型シートナーは,パイプラインから汚れや塵を除去するために広く使用できます.
軽量でコンパクトで,パイピングを容易にするように設計されたY型シッターには,様々な構造,形状,網状があります.
ストレナー 適用可能な介質
A) 水,アンモニア,石油,炭化水素などの石油化学生産のための弱腐食媒体
(B) 化学製品であるナトリウム水化物,カウスティックソーダ,メトリック酸,乙酸などの腐食媒質
C) 冷却用低温介質,液化メタン,液化アンモニア,酸素などの冷却剤
D) 軽工業,食品,薬局などのビール,飲料,飲料,乳製品などにおける産業衛生介質
記述:
1. DI Y型 ストレイン 標準 スクリーン サイズ
| 標準画面 | ||
| サイズ | オープニング | Std: メッシュ/パーフ |
| 1/2"から3" | 0.045" | 3/64 ′′ |
| 4インチから14インチ | 0.125インチ | 1/8 インチ |
2DI Y型ストレイン用の主要部品と材料のリスト
| 違う 違う | 部分 | 材料 | DIN 規格 |
| 1 | 身体 | 柔らかい鉄 | DI,GGG50 |
| 2 | ボディガスケット | PTFE/グラフィット | PTFE/非アスベスト |
| 3 | スロット | 鉄鋼 | Rst37-2 |
| 4 | カバー | 柔らかい鉄 | DI,GGG50 |
| 5 | プラグ | ステンレス鋼 | SS304 |
| 6 | スクリーン | ステンレス鋼 | SS304 |
4主要な接続寸法:
| DN | L について | Dg | Dk | D | f | b | n-d | H |
| 15 | 130 | 46 | 65 | 95 | 2 | 12 | 4 から 14 | 75 |
| 20 | 150 | 56 | 75 | 105 | 2 | 14 | 4 から 14 | 75 |
| 25 | 160 | 65 | 85 | 115 | 3 | 14 | 4 から 14 | 88 |
| 32 | 180 | 76 | 100 | 140 | 3 | 16 | 4 - 19 | 88 |
| 40 | 200 | 84 | 110 | 150 | 3 | 16 | 4 - 19 | 100 |
| 50 | 230 | 99 | 125 | 165 | 3 | 19 | 4 - 19 | 113 |
| 65 | 290 | 118 | 145 | 185 | 3 | 19 | 4 - 19 | 130 |
| 80 | 310 | 132 | 160 | 200 | 3 | 19 | 8〜19 | 157 |
| 100 | 350 | 156 | 180 | 220 | 3 | 19 | 8〜19 | 187 |
| 125 | 400 | 184 | 210 | 250 | 3 | 19 | 8〜19 | 219 |
| 150 | 480 | 211 | 240 | 285 | 3 | 19 | 8から23 | 278 |
| 200 | 600 | 266 | 295 | 340 | 3 | 20 | 12〜23 | 349 |
| 250 | 730 | 319 | 355 | 405 | 3 | 22 | 12〜28 | 435 |
| 300 | 850 | 370 | 410 | 460 | 4 | 24.5 | 12〜28 | 520 |
4柔らかい鉄のY型シッター用のキャプネットタイプ
